電力系統寬頻同步測量是團隊的特色研究方向，從國內首臺配電網PMU（PMU Light）的研制，到寬頻同步測量單元（WPMU）及系統的研發，團隊都做出了特色的研究成果。近日，團隊寬頻帶量測數據通信與應用研究方面取得新進展，研究成果以“Wideband Measurement Data Communication Protocol: Scheme Design, Hardware Implementation, and Field Application”為題，發表于工業信息領域頂級學術期刊《IEEE Transactions on Industrial Informatics》（中科院一區Top，IF：12.3）。碩士研究生曾一鳴為第一作者，石訪副教授為第二作者，張恒旭教授為該文通訊作者。

隨著大規模可再生能源通過電力電子裝置接入電網，電力系統信號形態呈現寬頻化特征，寬頻同步測量是全景感知電網狀態，提升電力系統運行監測水平的技術趨勢。文章針對寬頻帶量測數據通信及應用研究中的諸多不足，提出了一種兼顧靈活性、高效性、兼容性的寬頻測量數據通信協議，提供了寬頻同步裝置和監測主站的軟硬件工程實現方案，構建了寬頻同步監測系統，并進行了落地應用案例示范。本研究可為電力系統寬頻帶量測數據通信協議開發和寬頻同步測量技術工程應用提供理論指導與技術支撐，具有重要科學意義和應用價值。

團隊長期深耕于寬頻同步測量技術研究，已構建涵蓋寬頻信號處理、測量終端開發、裝置組網落地、實測數據應用的電力系統寬頻帶同步測量技術體系。未來，團隊將基于已有技術積累，深度研究寬頻同步測量理論和技術，支撐新型電力系統新一代寬頻全景同步監測系統的構建。

相關鏈接：https://ieeexplore.ieee.org/document/10478712

論文概要

一、研究背景

隨著大規模可再生能源通過電力電子裝置接入電網，電力系統信號形態呈現寬頻化特征，寬頻同步測量是全景感知電網狀態，提升電力系統運行監測水平的技術趨勢，高精度低時延的電力系統寬頻量測數據是保障電網安全穩定運行的重要基礎。以工頻同步相量測量功能為主的PMU逐漸升級為支持基波、諧波、間諧波等同步量測的寬頻同步測量裝置。在此背景下，基于寬頻帶測量數據模型特性，研究兼容性佳、靈活性高、穩定性強的寬頻測量數據通信協議對提升新型電力系統寬頻監測能力具有重要意義。為此，文章重點研究寬頻測量數據通信協議的結構設計、實際實現和工程應用問題。

二、通信協議功能設計

文章在PMU相量數據通信協議IEEE C37.118.2-2011的基礎上進行了寬頻數據幀、寬頻配置幀、命令幀等信息幀的結構設計，其中寬頻數據幀結構如圖1所示，通過設置頻率分量指示符實現了對非定長寬頻測量數據的動態封裝。各個信息幀的交互方法如圖2所述，設置自發模式和命令模式兩類通信模式，可供根據實際使用場景靈活選用。

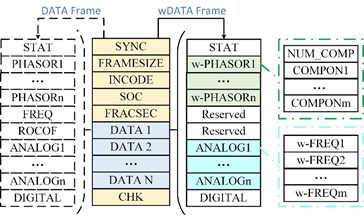

圖1 寬頻數據幀結構設計

圖2 通信協議信息幀交互方案

三、裝置與主站實現

文章以ARM+DSP+FPGA作為寬頻測量裝置主控模塊，在硬件層面搭載了所提通信協議，其數據交互流程如圖3所述。同時，文章提出了一種主站算法實現方案，該方案支持寬頻同步測量裝置和主站的彈性通信交互，兼容IEEE C37.118.2-2011和本文協議的數據幀的接收、解碼和存儲。此外，文章依托上述硬件裝置和主站進行了通信量測試和延時測試等相關實驗。

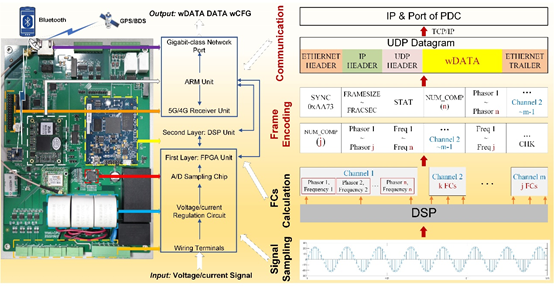

圖3 通信協議硬件實現

四、實地應用

本文以電動汽車充電站監測點為例進行了實地應用示范，介紹了實地應用的整體架構和寬頻同步測量裝置的接入方案等。依托該監測點的實測數據，文章進一步開展了通信量反演、諧波畸變率計算、諧波狀態評估等應用研究，深度分析了該電動汽車充電站的用電狀態、諧波污染情況和諧波活動特性。

圖4 實地應用架構

五、結語

本文提出了一種寬頻帶量測數據通信協議，以解決當前寬頻帶數據通信協議中存在的延遲高、兼容性低和靈活性差等問題。該協議包括適用于寬頻帶同步測量數據的信息幀構建和通信方法，實現了寬頻和基頻測量數據的同步傳輸。該協議向下兼容現有WAMS通信協議，大大降低了現有測量系統的升級成本。此外，本文分析了所提協議的通信數據量，并通過實際應用驗證了其可行性。裝載該協議的寬頻測量裝置已安裝于多個輸電側和配電側寬頻監測點，測量數據通過無線公網傳輸至山東大學寬頻測量與傳感實驗室數據中心，裝置和主站均長時間安全穩定運行。
