1. 實驗室介紹

智能柔性電力裝置與控制實驗室在電網柔性結構運行及控制、電力電子柔性設備實驗方法以及新型電力裝置的研發及測試等方面開展工作。致力于推動智能電網一次柔性設備和新型電力電子裝置的發展，提高設備及電網運行的可靠性。實驗室建設開放式控制平臺，對于電能質量綜合治理裝置、儲能及新能源發電系統以及電網故障保護裝置等能實現友好型接入，具備多種通訊傳輸、數據采集及故障錄波等功能。實驗室面向電網實際需求積極展開新型電力裝置的研發工作，目前已開發了基于虛擬能量法的單相接地故障選線保護裝置、單芯電纜屏蔽層電壓阻尼泄放及環流監測裝置、基于快速開關的無功補償投切裝置等多項智能電力裝置。承擔國家電網公司總部科技項目、山東鋼鐵有限公司科技項目以及國網山東省電力公司科技項目若干項。

2. 實驗室功能

實驗室通過10kV變壓器，實現10kV真型配電網的結構性模擬，包含了10kV線路模擬、無功補償設備、接地變壓器、消弧線圈以及控制開關等部分。目前已具備了進行單相接地故障模擬實驗、設備過電壓實驗、無功補償投切實驗、中性點精準補償實驗的能力。

（1）配電網故障模擬及故障保護實驗

配電網設備復雜、結構多變且故障頻發，在實驗室中模擬配電網故障對于開發故障保護裝置具有重要意義。實驗室具備配電網對地過電壓以及單相接地故障模擬實驗，10kV線路柜根據配電網線路實際參數搭建π型等效線路，負責控制線路投切、線路不平衡模擬、單相接地故障等。

                                                                                                （a）10kV配電網線路接地故障示意圖 (b)10kV線路等效模擬圖

（c）基于一二次融合設備的單相接地故障判斷

圖1 配電網故障模擬及故障保護實驗

（2）無功補償及快速投切實驗

無功補償能夠提高電網的功率因數，降低電網損耗，提高供電效率。傳統無功補償設備的投切在配電網中容易引起設備對地過電壓，造成設備絕緣擊穿、損壞，新型的無功補償投切裝置，利用配電網真空快速開關配合精準投切補償控制策略，可以抑制投切產生的沖擊，實現精準投切補償，大大提高無功補償設備的安全性。

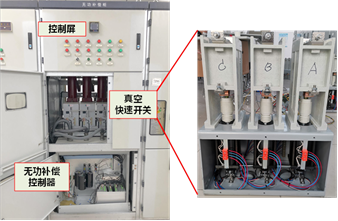

圖2 無功補償及快速投切實驗

（3）中性點補償及過電壓抑制實驗

小電流接地系統的配電網經常由于對地過電壓造成設備損壞，通過中性點精準補償，可以降低設備對地過電壓。研究不接地系統及消弧線圈接地系統的三相對地不平衡電壓、弧光過電壓補償控制，開發中性點補償設備，根據不同工況實現多種場景下的轉換，對配電網一次設備安全運行具有重要意義。

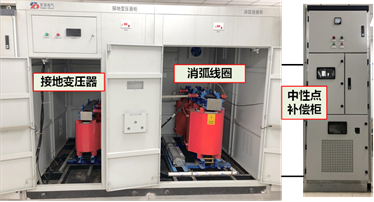

圖3 消弧線圈接地及中性點補償

3. 實驗室主要設備

? 圖4 實驗室平臺綜合控制器

圖5 實驗室運行控制柜
