分布式差動保護能夠?qū)崿F(xiàn)配電線路故障區段的準確定位與快速隔離，是解決當前配電網繼電保護問題的最佳選擇。然差動保護要求保護裝置之間實時交換數據，之前只有光纖通道滿足這種高要求，但存在布點多、敷設難、投資大、周期長等諸多困難。5G通信具有高帶寬、低時延、高可靠等特點，為解決配網差動保護通道問題提供了新的契機。電氣學院高厚磊教授團隊聯合電網公司和生產廠家，在國內率先開展5G通信在配網保護中的應用研究；經兩年多刻苦攻關，研制開發出基于5G切片網絡和故障時刻自同步技術的新型配網差動保護裝置，獲得國家發明專利授權，并于2020年6月掛網試點運行。

為進一步考核5G差動保護對電網真實故障的檢測能力，3月19日，國網青島供電公司、國網山東電科院、山東大學聯合組織實施了國內首次10kV線路人工短路試驗并獲得成功。這是繼2019年10月該團隊成功實施國內首例跨基站5G通信差動保護試驗后，在工程應用方面取得的重大突破，標志著該成果已具備工程化應用條件。

試驗在青島市黃島軍民融合區顧家變電站10kV康大線進行。該線路為青島供電公司5G差動保護試點工程落點，在T1與T1-01環網柜投運了團隊研發的兩套5G通信差動保護裝置，裝置之間通過5G專用切片網絡進行通信。通過在T1-01環網柜母線引出線實施人工單相接地短路，使故障點處在一套保護的內部和另外一套保護的外部，同時考核兩套保護裝置的差動保護性能，包括通信延時及可靠性、數據同步誤差、區段內外部故障識別能力、保護動作時間、故障隔離時間等技術指標。

按照試驗方案，分別進行了中性點不接地方式下單相金屬性接地短路和小電阻接地方式下分別經0Ω、100Ω、500Ω、900Ω過渡電阻的單相接地短路試驗。在所實施的所有短路故障中，兩套保護裝置的響應全部正確；區內故障保護動作時間為33-51ms，平均39.8ms；故障切除時間為71-90ms,平均79ms；5G通信端到端延時平均為10.35ms,保護裝置端到端通信延時平均為12.3ms；數據傳輸丟包率為0，可靠性為100%；低阻情況下兩端相量同步測量誤差小于一個采樣間隔（3º），高阻故障情況下兩端同步誤差不大于兩個采樣間隔（6º）。

試驗數據表明，所開發5G通信差動保護的各項性能指標已達到預期目標；三個方面的創新設計得到充分驗證。一是采用自適應電流差動判據，既能正確判定各種相間短路又能靈敏反應小電阻接地方式下的單相接地故障，允許過渡電阻能力達1000Ω；二是采用故障時刻自同步方法，對實際故障電流的同步檢測精度在2個樣點之內，滿足工程應用要求；三是采用5G uRLLC切片網絡作為數據通道，使差動保護動作快速、可靠，實現了60ms內跳閘出口和100ms內的故障隔離。試驗結果進一步證實，5G差動保護在配電網的應用和推廣對于消除保護越級跳閘、縮短故障停電時間、降低人身觸電風險、提高供電可靠性具有重要支撐作用，將產生巨大的經濟和社會效益。

國網青島供電公司、國網山東電科院、山東大學、國網黃島區供電公司、山東科匯公司、中國石油大學（華東）等單位的40余人參與并見證了本次試驗過程。

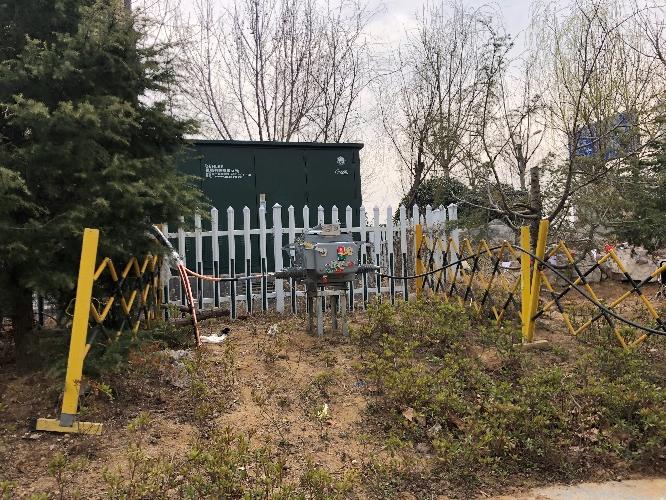

      1.試驗人員到位                   2. 設置短路的環網柜T1-01

 3. 現場接地控制開關及接地相電纜                4. 接地點及過渡電阻

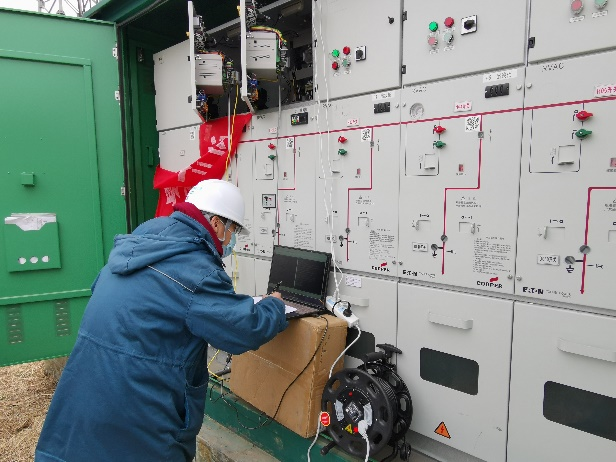

          5. T1-01 環網柜保護裝置監測現場                                           6. T1環網柜保護裝置監測現場

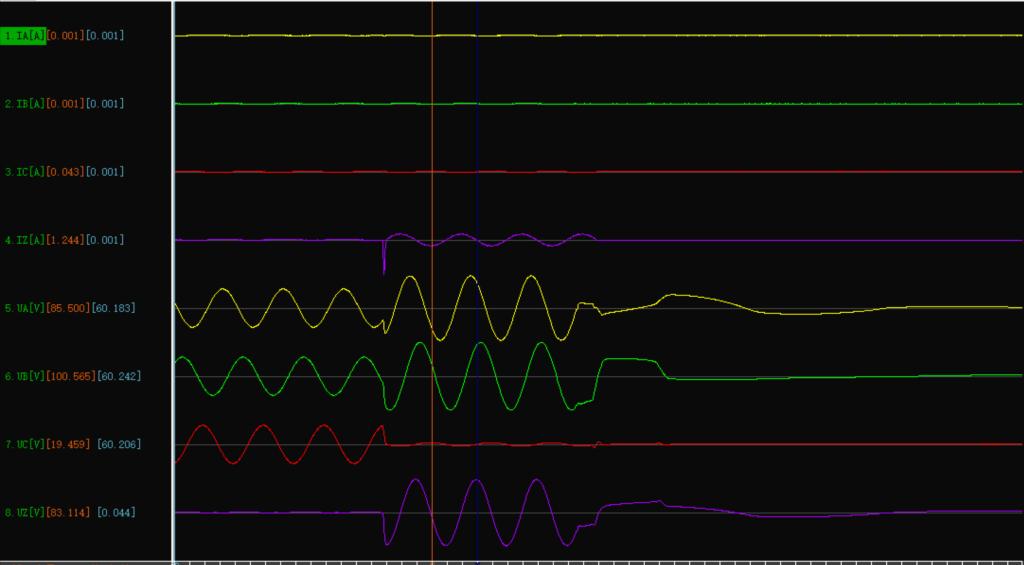

7. 中性點不接地系統區內金屬性單相接地故障錄波圖

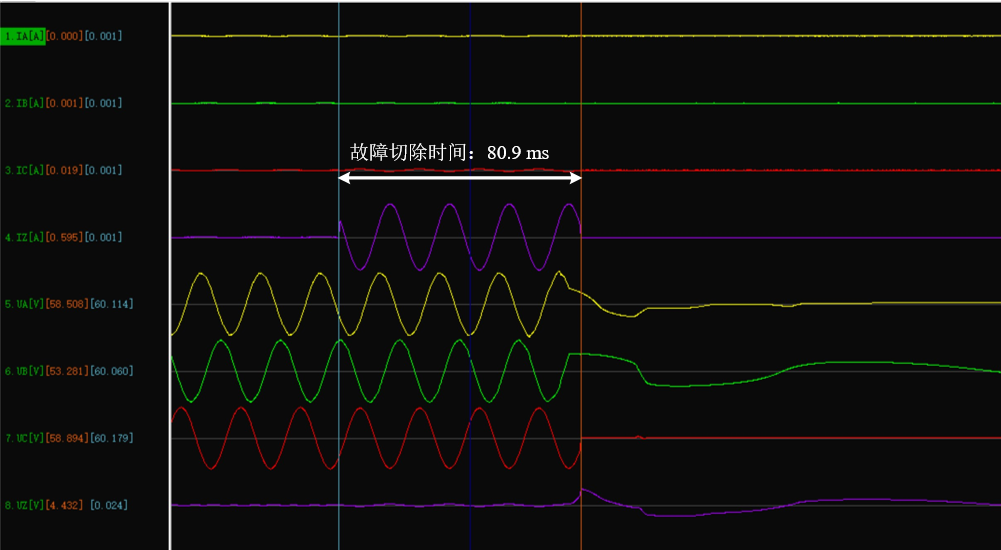

8. 小電阻接地系統區內單相經500Ω過渡電阻接地故障錄波圖
