一、平臺簡介

結合目前電力市場改革最新進展，以電力市場專業理論知識與電力現貨市場交易規則為基礎，搭建電力現貨市場仿真實驗平臺，通過理論教學與仿真實驗虛實結合，滿足新形勢下人才培養的需求。

電力現貨市場仿真實驗平臺主要功能包括發電企業和售電企業市場交易信息申報、市場交易撮合、出清結果發布、出清結果分析等，其中結果分析部分包括發電成交分析、售電成交分析、市場出清分析、電價分析及歷史數據查詢等多方面內容。既可用于學生學習，也可用于企業相關技術人員培訓。

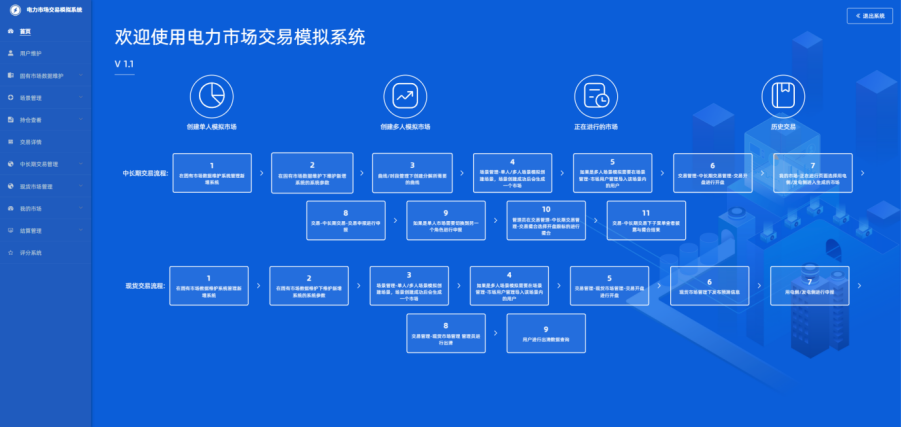

圖1電力市場模擬交易平臺主界面

二、平臺運行流程

平臺的總體運行流程如下，其中日前市場和實時市場的實施流程分別如圖2和圖3所示。

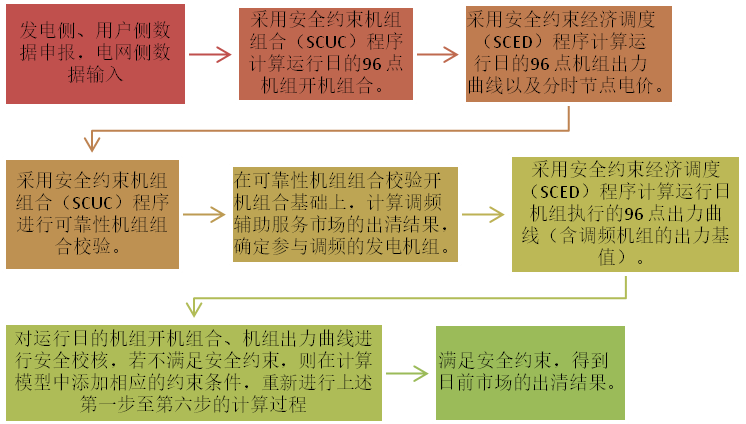

圖2日前市場實施流程

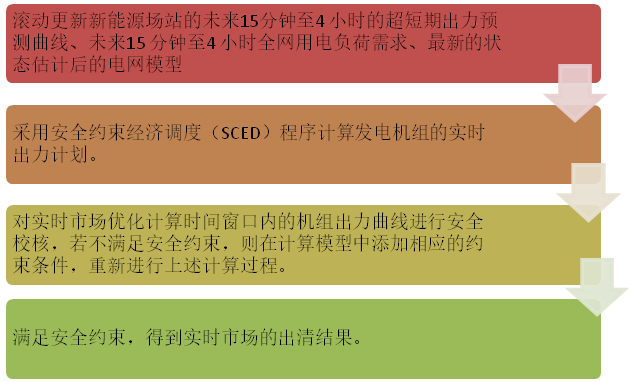

圖3實時市場實施流程

（1）模擬交易平臺給定網絡拓?fù)浣Y(jié)構、電網參數及電網運行邊界條件、機組運行參數及運行邊界條件；發布發電側、售電側的歷史市場情況以及發電側、售電側歷史申報數據和出清結算結果；

（2）在競價日，發電側進行機組發電價格申報；售電側預測運行日用電負荷曲線；發電側報量報價：申報價格表示機組運行在不同出力點的微增電量?jī)r(jià)格，即出力點每增加一個單位出力的報價，最多可申報7個出力點及對應價格；售電側申報運行日96點負荷曲線；

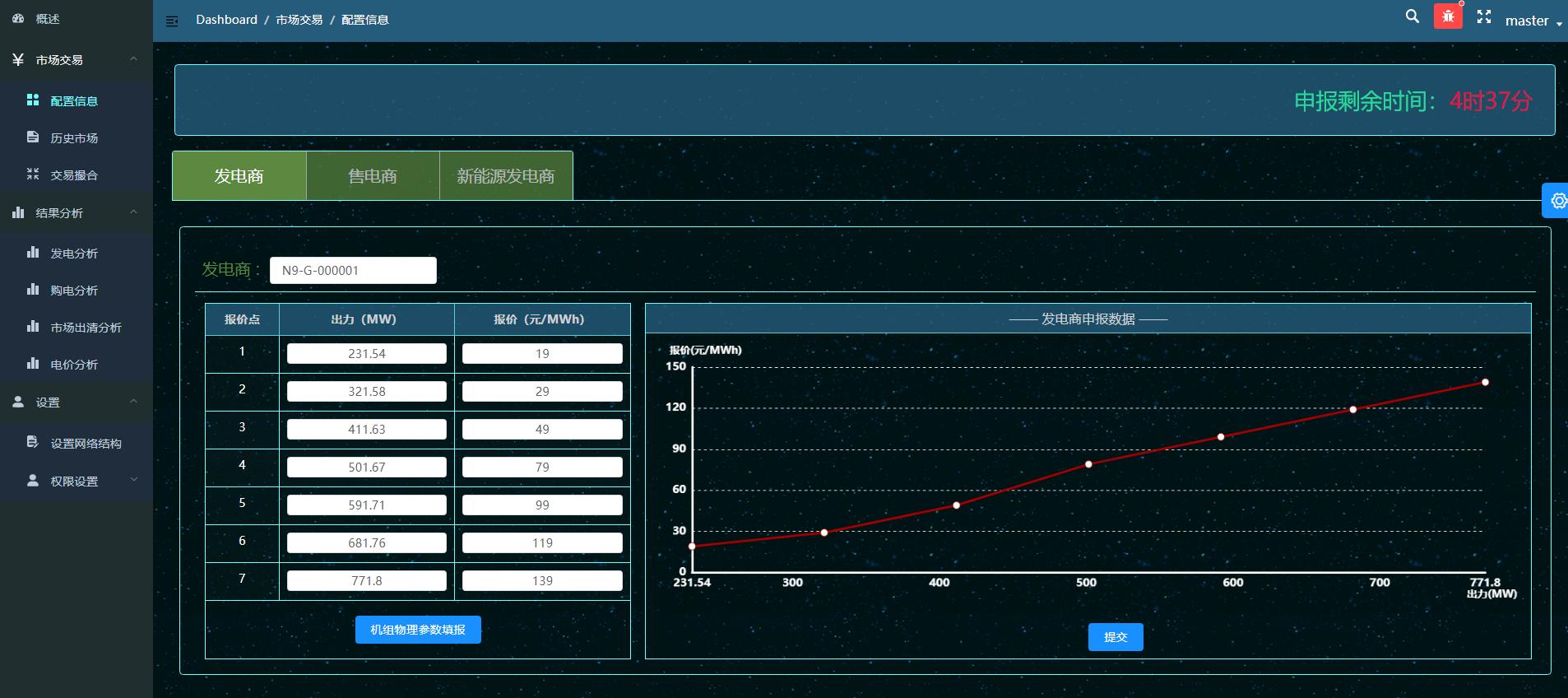

圖4用戶申報界面

（3）按照調度機構預測的非市場用戶負荷曲線，疊加市場用戶申報負荷，進行日前市場第一次出清，形成日前綜合電價，用于售電側日前市場交易結算；

圖5交易撮合界面

（4）按照調度機構預測的全網負荷曲線進行日前市場第二次出清，形成日前節點邊際電價與發電機組日前出力曲線，出清結果用于發電側日前市場交易結算

（5）按照封存的發電側報價以及實際負荷進行實時市場滾動出清，出清結果用于實時市場交易結算；

（6）計算發電側的發電收入：日前出清電量按照第二次日前市場出清得到的日前節點邊際電價進行結算，實際上網電量與日前出清電量的偏差按照實時節點邊際電價進行結算；計算售電側的購電成本：售電側申報負荷按照第一次日前市場出清得到的日前綜合電價進行結算，運行日實際負荷與申報負荷的偏差按照實時綜合電價進行結算。

三、平臺特點

（1）采用實際市場運行結算規則設計

平臺采用的數學模型、出清與結算規則、后臺算法引擎，完全依照山東電力現貨市場規則，隨著市場規則的調整可以及時進行更新。

（2）采用B/S架構設計，訪問方便

整體采用B/S架構設計，用戶申報在終端瀏覽器完成，采用數據庫存儲數據的形式，調用算法引擎對市場進行出清，出清結果存儲至數據庫匯總，并將出清結果在終端瀏覽器上展示給用戶。

（3）源于理論，貼近實際

平臺將專業理論知識與我國現有電力現貨市場建設情況有機結合在一起，用戶在模擬中既可以加深對市場運行的理解，又可以掌握實際的市場規則。

（4）專屬定制，拓展性強

平臺可以根據用戶的企業特點，有針對性的進行調整，定制；用戶采用專屬ID登錄模擬系統，模擬不同的申報策略，從最終結果中分析收入的變化，在實際市場中優化用戶申報策略，提升用戶企業收益。

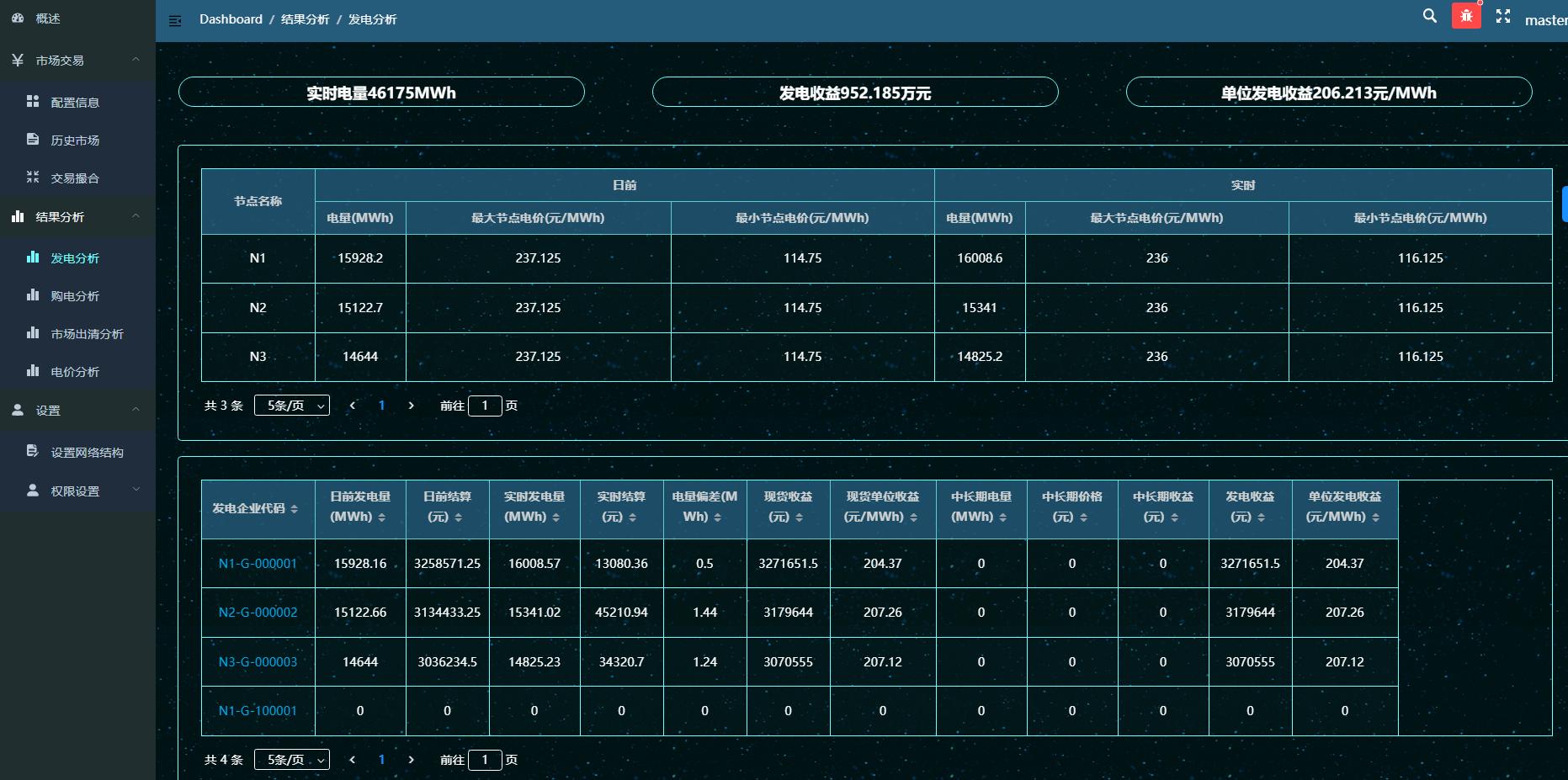

圖6交易結果查看界面

四、平臺鏈接

平臺訪問鏈接：http://pseo.sdu.edu.cn/#/MarketTradPlatform
